• Theben LUXA 103 S360-100-12 DE-UP WH yra pasyvus infraraudonųjų spindulių būvio ir judesio daviklis, skirtas automatiniam apšvietimo valdymui.
• Daviklis montuojamas lubose.

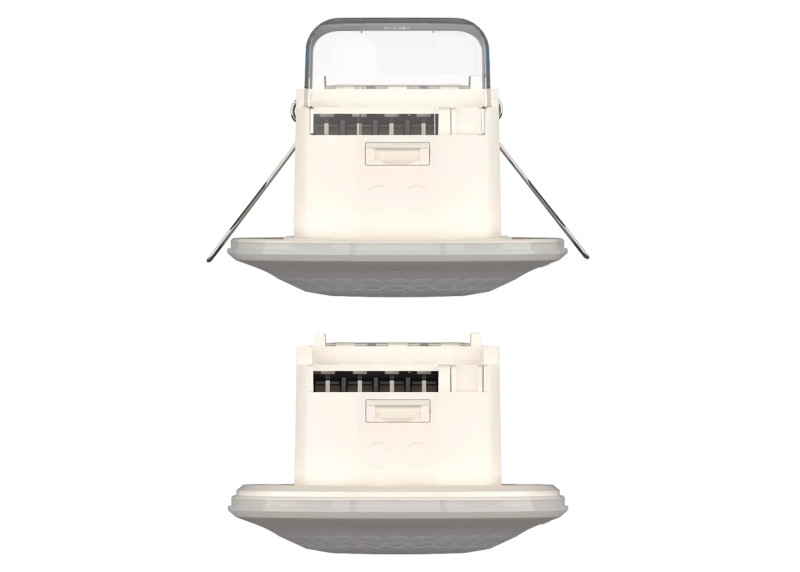

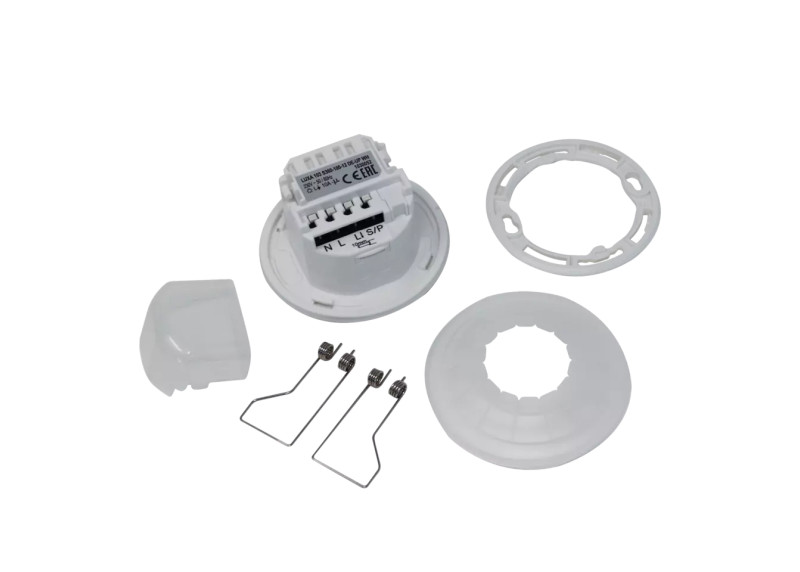

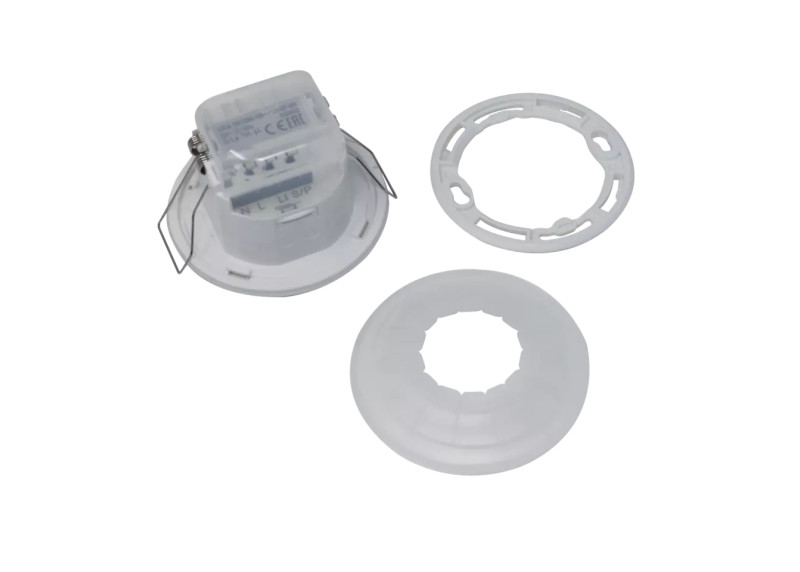

• Galimas įleidžiamas montavimas naudojant nuimamas spyruokles, apsauginį dangtelį ir komplekte esantį montavimo rėmelį.
• Įrenginys naudojamas techninėse patalpose, sanitariniuose mazguose ir kitose vidaus erdvėse, kur reikalingas automatinis apšvietimo valdymas pagal būvį arba judesį.
• Daviklis turi 1 apšvietimo kanalą su 230 V rele.
• Aptikimo zona yra apvali, 360° kampo.
• Esant 3 m montavimo aukščiui, aptikimo zona siekia Ø 12 m arba 113 m².
• Aptikimo zoną galima išplėsti jungiant daviklius lygiagrečiai.
• Lygiagrečiai galima prijungti iki 8 daviklių.
• Galimas sujungimas su sieniniu davikliu theMura Slave.
• Taip pat numatyta mygtuko prijungimo galimybė rankiniam perjungimui.
• Daviklis gali veikti visiškai automatiniu arba pusiau automatiniu režimu.
• Įrenginyje naudojamas vienos krypties mišrios šviesos matavimas.
• Palaikomos teach-in, impulsinė, testavimo ir laiptinės apšvietimo funkcijos.
• Dėl gamyklinių nustatymų įrenginys yra paruoštas darbui iš karto.
• Nustatymus galima keisti potenciometrais arba pasirenkamais nuotolinio valdymo pultais.
• Galimas aptikimo zonos ribojimas.
• Korpusas pagamintas iš aukštos kokybės UV atsparaus plastiko.
• Sumontuoto įrenginio apsaugos klasė yra IP54.

Pagrindinės savybės

• Pasyvus infraraudonųjų spindulių būvio ir judesio daviklis.
• Skirtas lubiniam ir įleidžiamam montavimui.
• 1 apšvietimo kanalas su 230 V rele.
• 360° apvali aptikimo zona.
• Aptikimo zona iki Ø 12 m.
• Aptikimo plotas iki 113 m² esant 3 m montavimo aukščiui.
• Galimas iki 8 daviklių lygiagretus jungimas.
• Galimas sujungimas su sieniniu davikliu theMura Slave.
• Galimas mygtuko prijungimas rankiniam perjungimui.
• Veikimas visiškai automatiniu arba pusiau automatiniu režimu.
• Mišrios šviesos matavimas.
• Teach-in funkcija.
• Impulsinė funkcija.
• Testavimo funkcija.
• Laiptinės apšvietimo funkcija.
• Paruoštas darbui su gamykliniais nustatymais.
• Nustatymų keitimas potenciometrais arba pasirenkamais nuotolinio valdymo pultais.
• Galimas aptikimo zonos ribojimas.
• Tinka naudoti ir lauko sąlygomis, pakeitus montavimo vietą aptikimo zona sumažėja iki Ø 8 m.
• IP54 apsaugos klasė, kai įrenginys sumontuotas.

Techniniai duomenys

• Gamintojas: Theben
• Modelis: LUXA 103 S360-100-12 DE-UP WH
• Gamintojo kodas: 1030052

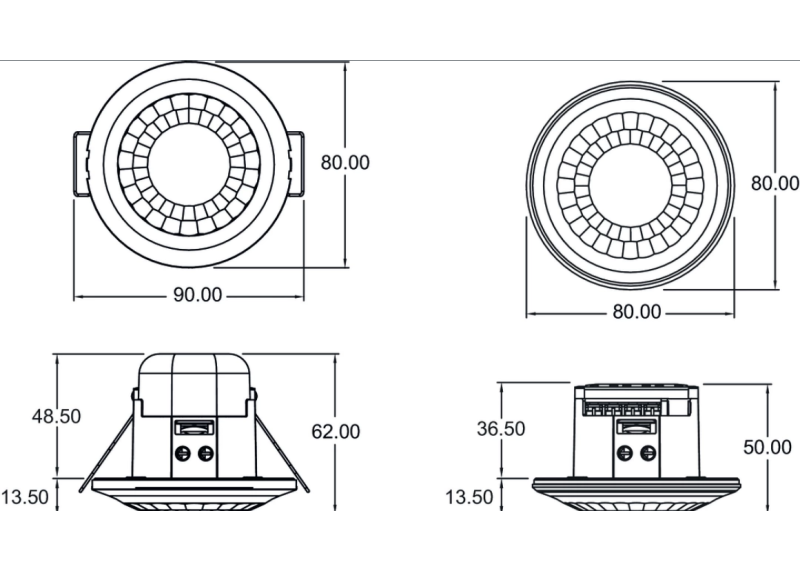

• Diametras 80mm
• Bendras aukštis 62mm
• Daviklio tipas: pasyvus infraraudonųjų spindulių būvio ir judesio daviklis
• Montavimo tipas: lubinis, įleidžiamas
• Darbinė įtampa: 230 V AC
• Dažnis: 50 Hz
• Budėjimo sąnaudos: apie 0,5 W
• Šviesos matavimas: mišrios šviesos matavimas
• Spalva: balta
• Jungimo išvestis: apšvietimas
• Aptikimo kampas: 360°
• Montavimo aukštis: 2,5–6 m
• Rekomenduojamas montavimo aukštis: 2,5–3,5 m
• Apšvietimo išjungimo delsa: 15 s – 30 min
• Kaitrinių ir halogeninių lempų apkrova: 2300 W
• Maksimali įjungimo srovė: 500 A / 200 µs
• LED lempa 2–8 W: 400 W
• LED lempa > 8 W: 400 W
• Lempų tipai: kaitrinės ir halogeninės lempos, fluorescencinės lempos, energiją taupančios lempos, LED
• Aptikimo zona: 113 m², Ø 12 m
• Aptikimo zonos forma: apvali
• Nuotolinis valdymas: taip
• Aplinkos temperatūra: -25 °C ... 55 °C
• Apsaugos klasė: IP54, kai įrenginys sumontuotas

Aptikimo zona

Montavimo aukštis 2,5 m:
Sėdint: 13 m², 4 m
Judant skersai: 78 m², 10 m
Judant tiesiai link daviklio: 28 m², 6 m

Montavimo aukštis 3 m:
Sėdint: 20 m², 5 m
Judant skersai: 113 m², 12 m
Judant tiesiai link daviklio: 28 m², 6 m

Montavimo aukštis 3,5 m:
Sėdint: 20 m², 5 m
Judant skersai: 78 m², 10 m
Judant tiesiai link daviklio: 28 m², 6 m

Montavimo aukštis 4 m:
Judant skersai: 78 m², 10 m
Judant tiesiai link daviklio: 28 m², 6 m

Montavimo aukštis 6 m:
Judant skersai: 113 m², 12 m
Judant tiesiai link daviklio: 28 m², 6 m

Papildoma informacija

Pasirenkamas programėlės ir universalus nuotolinio valdymo pultas: theSenda B, kodas 9070985.
Pasirenkamas aptarnavimo nuotolinio valdymo pultas: theSenda P, kodas 9070910.
Pasirenkamas naudotojo nuotolinio valdymo pultas rankiniam perjungimui: theSenda S, kodas 9070911.
Pasirenkamas priedas: QuickSafe, kodas 9070531.
Pasirenkamas priedas: Adapter set CH LUXA 103 WH, kodas 9080052.
